产品规格

概要

产品名称：电池洗涤试验机

产品型号：HC-963

一、满足标准：《GB31241-2014便携式电子产品用锂离子电池和电池组安全要求》

二、产品应用：电池洗涤试验机适用于以下电池或电池组

l手持式电子产品用锂离子电池组，

l可能置于口袋中携带或使用的便携式电子产品用的锂离子电池组，

l其他便携式电子产品用可置于口袋中携带的电池组，

l安装非用户更换型电池/电池组的手持式电子产品等的洗涤试验。

设计原理及结构特点：

l本机内箱为SUS#316高级不锈钢，外箱为钢板烤漆处理。

l洗涤专用夹具及转动桨材质：SUS#316不锈钢，具有极强的耐酸碱与耐腐蚀性。配备小电池的夹具与大电池（如IPAD使用电池）夹具各一套，使用户易更换夹具，用起来更得心应手。

l设备门装有安全感应开关，在测试箱门打开的情况下，设备会强制断电，无法进行运转，防止非专业操作人员误操作带来的损坏，同时对测试人员的人身安全进行最高程度的保护。

l电池洗涤试验机设有设有洗涤箱，测试箱体内设有转动桨，通过伺服电机与伺服驱动器进行驱动，可精确控制转动转速。

l洗涤桨为可升降结构，对于用户来说有两方面的优点：1、电池洗涤液可以循环利用，不需要每次测试都加水与溶液，省去溶液配比的麻烦，实现资源的重复利用，缩短测试时间20-30分钟；2、在安装电池时，通动手动上升冼涤桨，不需要测试员弯腰在洗涤箱中进行安装，每次测试可安装4个电池，这对于操作人员来说，是更人性化的设计，充分体现了我们&以人为本的设计理念。

l本机水箱与溶液箱分开，客户在加溶液时不需要直接将配比好的溶液加入洗涤箱，在测试过程中，由于水汽蒸发会导致洗涤箱内缺水，这时设备可自动控制水箱向测试箱加入已配比好的溶液，充分保证了溶液的浓度。

l设备温控采用智能P.I.D控制，PLC温度模块为日本欧姆龙温度模块，温度控制精准，误差极小。

l本设备采用人机界面控制，结构设计科学严谨，操作自动化，只需要在人机界面上设定好程序即可自动运行，在洗涤测试作为强制性检测的行业状态下，解决了人工电池洗涤的不便性和滞后性，缩短了测试时间提高了测试精度及效率，节省了资源与人工成本。

四、设备规格参数：

l测试箱温度范围：常温~80℃（可调，可任意设定），常用温度为45±2℃；

l温度精度：±0.5℃；

l温度均匀度：±2℃；

l洗涤箱内桶直径：650mm*550mm；

l洗涤箱内桶深度：550mm；

l测试箱内箱尺寸(含洗涤箱)：700*700*1000mm（W*D*H）；

l搅拌：将样品固定于转动装置(洗涤桨)上在溶液中转动0.5h，转速为60r/min；

l转动桨材质：SUS#316不锈钢；

l内箱材质：SUS#316不锈钢；

l驱动系统：由伺服电机及伺服控制器驱动，运行精度高；

l脱水速度：可自动或手动移除溶液，转动装置（洗涤桨）转动10min,转速800r/min（可显示）；

l测试时间：0-9999H/M/S可任意设定；

l控温方式：智能P.I.D控制；

l加热管功率：6KW；

l加热管材质：钛合金加热管，耐高温，耐腐蚀，使用寿命长；

l控制系统：台湾永宏PLC人机界面，性能可靠，模量精度高，设定参数后试验自动完成，简单高效；

l洗涤溶液：配置pH值为11.0±0.1的溶液（可使用质量分数为0.004%的NaOH

溶液）,洗涤溶液由客户自配；

l浸泡：将样品固定在转动装置（洗涤桨）上，然后将样品放置在溶液中

（电池中心距液面高度为300mm±10mm）浸泡0.5h，试验过程中保持溶液的温度为（45±2）℃；

l外箱材质：钢板烤漆处理，夹层为耐高温保温棉，保温性能好；

l设备结构：试验箱体底部安装有4个万向轮和脚杯，设备可以很轻松的移动到需要摆放的地方，脚杯可以将设备固定在需要的位置；

l设备外尺寸：1000*1260*2200mm(L*W*H)；

l使用电源：AC380V,50HZ,16A(需配备独立空气开关)；

l整机功率：6.5KW。

五、外部使用条件：

1.环境温度：-10～30℃

2.环境湿度：≦60%

3.使用电源条件：三相四线制电源，可靠接地

六、产品主要配件清单

七、相关示意图与设备实物图片介绍：

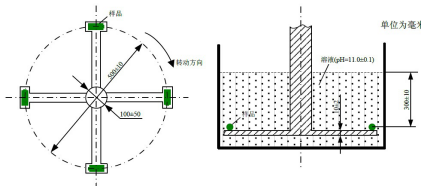

①　转盘装置示意图：

②设备内部结构图：

③PLC人机界面流程图：

七、试验结果评定：

洗涤测试过程中若样品还能继续充放电，则按照标准中规定的充放电方法继续进行一次放电充电循环后结束试验；若样品不能继续充放电，则结束试验。

测试结果评定：电池应不爆炸，不起火方为合格。
