汽车检测设备之——高低温循环冲击试验箱使用方法

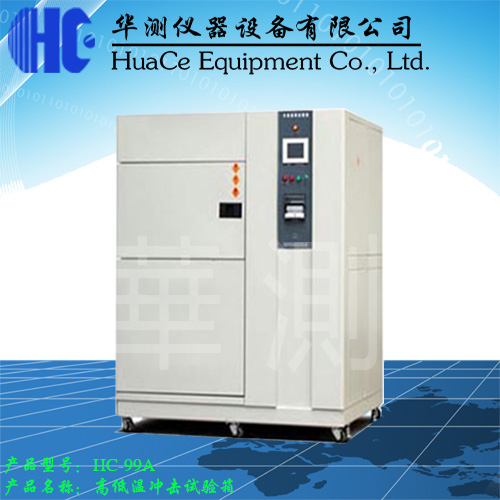

高低温循环冲击试验属于汽车检测中的环境老化检测，高低温循环冲击试验箱（又名冷热冲击试验箱）主要用于膨胀水壶的内部冷热循环性能试验。该试验台作为考核汽车膨胀水壶受内部冷热交变试验的测试主要设备，为冷却器的设计提供试验数据，也可验证冷热交变的温度对焊缝和管材的影响，对保证热交换器质量和提高其可靠性有重要作用。

满足标准电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业，国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理牲变化，测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的品质，从精密的IC到重机械的组件，无一不需要它的理想测试工具。

在使用温度在-25°到+40°的环境气温下，验证电磁铁塑料外壳和内部漆包线金属的不同收缩率，是否会引起漆包线与引脚之间的连接被拉扯断现象。根据GB/T 2423.4 交变湿热试验方法Db（12h+12h循环，），提出以下试验方法。

1、取两个国产电磁阀，标记为1#，2#；两个进口电磁阀，标记为3#，4#；

2、确认4个电磁阀外壳无裂缝，破损；

3、将高低温试验箱温度稳定在+25°，将4个电磁阀放入，在3h±30min内升温到+40°，此为进入试验的稳定阶段；

4、保持3h，然后在9h±30min内降温到-25°，保持3h，再在9h±30min内升温到+40°，保持3h，此为一个循环，总时间为24h；

5、持续做6个循环，然后取出4个电磁阀，观察塑料外壳表面情况，用万用表测量两个引脚间电阻，记录测量结果。

6、参考标准：

GB/T2423.1-1989低温试验方法；GB/T2423.2-1989高温试验方法；

GB/T2423.22-1989温度变化试验；GJB150.5-86温度冲击试验；

GJB360.7-87温度冲击试验；GJB367.2-87405温度冲击试验。

SJ/T10187-91Y73系列温度变化试验箱——一箱式SJ/T10186-91Y73系列温度变化试验箱——二箱式

IEC68-2-14_试验方法N_温度变化GB/T2424.13-2002试验方法温度变化试验导则

GB/T2423.22-2002温度变化QC/T17-92汽车零部件耐候性试验一般规则

EIA364-32热冲击（温度循环）测试程序的电连接器和插座的环境影响评估
