如何选择合适容积的高低温试验箱

如何选择合适容积的高低温试验箱

高低温试验箱箱壁附近气流的温度通常是与流场中心的温度23℃不同,根据热传导的原则。高和低的温度和较低的上限,也可能达到5℃。箱壁温度和壁面温度和流场的不同23℃(取决于胸壁结构和材料)测试温度大气环境,区别与外部世界越大,温差较大,因此,远离墙(100150毫米距离空间是不使用的空间。

为了确保测试产品周围的气氛可以满足规定的环境测试条件测试规范,将测试产品(组件、组件、部件或整个机器)在高低温试验箱测试。高低温试验箱尺寸和测试产品之间的工作概要文件大小应该遵循以下规则:

1。通过测试产品的体积(WDH不得交叉测试用例2035%的有效工作空间热产品的实验建议选择不大于10%

2。被测试产品的迎风面积和横截面上的比例试验箱工作室总面积不超过3550%

3所示。测试产品形象出现的距离测试室壁坚持至少100150毫米

高低温试验箱工作室容积应测试至少35倍的产品形象,总结上述三条规则。原因有以下几点:

狭窄的通道将导致气流速度的增加,测试产品放置盒后流动渠道。优质低温试验箱加速气流之间的传热和被测试的产品。它不符合的环境条件,因为在相关规范的有关规定环境温度测试是测试在测试样本环境空气速度不应超过1.7m/为了防止测试样品和周围的气氛不符合实际的导热,当没有负载测试的平均风速0.60.8m/不超过1m/满足需求的空间和面积比、平均最大风速的流场风速可能增加(50100%(11.7米/满足规范的要求。如果不加以控制的实验测试的体积增加产品或迎风面积,实际测试时气流速度将增加超过规定的最大风速测试规范,它将受到怀疑测试结果的有效性。

一旦放置测试产品后,高低温试验箱工作精度指标的室内环境参数的测试结果是空载状态。均匀性的测试室的工作将影响室内环境参数,是测试产品占用空间较大,影响更加严重。测试数据表明,该测量流场在迎风和背风表面温度可以达到38℃,严重时可以大到10℃以上。因此,上面列出需要满足一些要求,为了保证环境参数的一致性测试产品。

高低温试验箱

高低温试验箱对试验时间的选择

1、暴露持续时间的选择

高低温试验箱对样品暴露持续时间的选择按有关规范规定，注意下列要点：

（1）样品进入新的环境后，尽快开始暴露。

（2）当样品和试验设定中间值温度差AT）在3K至5K，可编程高低温试验箱或到达试验设定温度时出现趋稳。趋稳期（ts），是从暴露FF始一直到试验规定的时间，其间高低温试验箱温度波动应符合有关规范的要求。

（3）试验持续时间t1，应长于样品的稳定期ts。图1示例这一过程。优质低温试验箱但不适于发热样品。

2、转换时间选择

由于样品尺寸过大以致无法在3min内进行温度转换，而采用两箱法进行试验，试验持续时间（f，）的确定转换时间可能会变长，不会影响高低温试验箱试验结果。

关于高低温试验箱的控制系统以及箱体结构分析

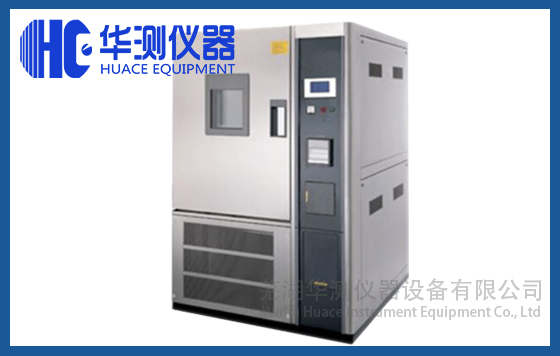

高低温试验箱是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、交变湿热度或恒定试验的温度环境变化后的参数及性能；、或恒定　

湿热试验的温度环境变化后的参数及性能。适用于学校，工厂，军工，研位，等单位。

箱体结构：高低温试验箱箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。箱体内胆采用进口高级不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。大型观测视窗附照明灯保持箱内明亮，优质低温试验箱且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。配直径50mm的测试孔，可供外接测试电源线或信号线使用。

控制系统：温湿度显示控制仪表采用（日本）触摸屏操作简单，无须按键输入，精度：0.1℃(显示范围)，解析度：±0.1℃；具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定，控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示，具有100组程式、每组100段、每段可循环999步骤的容量，每段时间设定最大值为99小时59分，资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机，具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机、数据等功能控制器具有荧屏自动屏保功能，在运转或设定中，如发生错误时，会提供警示迅号。
